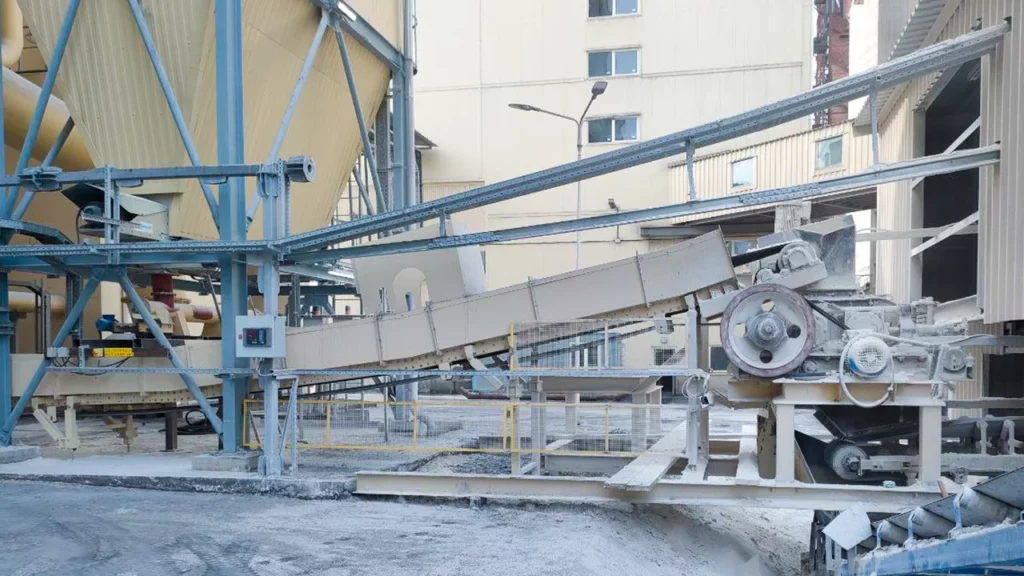

Транспортер ленточный желобчатый Leco Standard-650-4
Транспортер предназначен для перемещения сыпучих грузов в горизонтальном и наклонном направлениях.
Устройство и принцип работы.
Ленточный транспортер состоит из следующих конструктивных узлов:
- Натяжная станция;
- Рама транспортера, состоящая из унифицированных секций L=2880 мм;
- Приводная станция (включая мотор-редуктор и приводной барабан);
- Поддерживающие ролики;
Соединение всех конструктивных элементов болтовое.
Приводной и натяжной барабан соединены с рамой через подшипниковые узлы
Транспортирующий орган транспортера – резинотканевая лента
Привод состоит из мотор-редуктора, соединенного с валом приводного барабана.
Продукт подается с приемного конвейера валом на замкнутую в кольцо ленту, Лента движется по роликам через приводной барабан. Таким образом продукт перемещается от точки загрузки к точке выгрузки с транспортера.
Технические характеристики:
- Производительность массовая (максимальная) 60 т/час
- Скорость движения ленты 0,6 м/сек
- Диаметр приводного барабана металл/ футеровки 325 мм / 341 мм
- Диаметр натяжного барабана металл/ футеровка 325 мм / — мм
- Угол наклона транспортера 0 градусов
- Установленная мощность электродвигателя 2,2 кВт
- Тип мотор-редуктора (коническо-цилиндрический) KA77.51,18.28.2,2х1400.M1
- Расположение правый
- Источник энергии Сеть переменного трехфазного тока напряжением 380В, частотой 50 Гц
- Частота вращения приводного барабана 28 об/ мин
- Подшипниковые узлы SNL510-608 2 шт.
- Уплотнение SNG 510-TSN510L 4 шт.
- Подшипник 22210 ССK/ W33 2 шт.
- Рабочей ветви (верхние) D= 89, L=190 24 шт.
- Лента конвейерная теплостойкая 2T3-650-3-TK-200-2-4-2-T-3-РБ ТУ 22.19.40-002-00320934-2016 (c учетом запаса на стыковку) 11 000 мм
- Длина горизонтальной проекции транспортера по осям барабанов 4 690 мм
- Климатическое исполнение по ГОСТ 15150 «У» категория 3 интервал температур -30/+45 С
- Срок службы транспортера 8 лет
