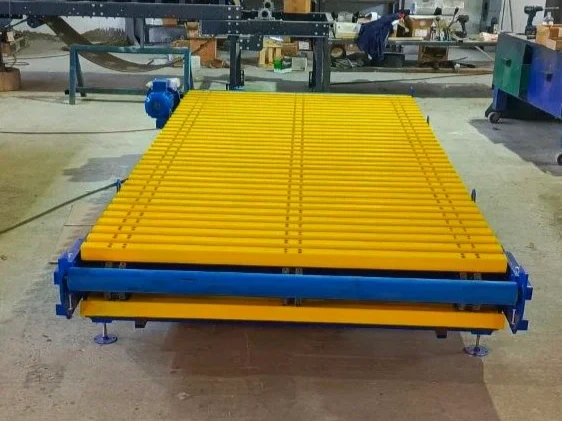

Цепной конвейер LECO Chain 1700-3.5

Цепной конвейер LECO Chain. Проект №629

 Мощность и надёжность для тяжёлых задач

Цепной конвейер Leco Chain‑1700/3,5 предназначен для транспортировки крупно габаритных грузов массой до $2000\text{кг}$. Конструкция рассчитана на интенсивную эксплуатацию впромышленных условиях и обеспечивает точное и безопасное перемещение объектов.

Преимущества модели:

• Высокая грузоподъёмность: способен перемещать единичные грузы массой до $2000\text{кг}$, чтоделает его подходящим для тяжёлого машиностроения и логистики.
• Стабильность и точность: горизонтальная транспортировка (β=0∘) с постоянной скоростью $0,25\text{м/с}$ обеспечивает аккуратное позиционирование груза.
• Прочная конструкция: усиленная рама с продольными направляющими (швеллер 10П ипрофильная труба) гарантирует долговечность и устойчивость к нагрузкам.
• Надёжный привод: червячный мотор‑редуктор NMRV110 с увеличенным сервис‑фактором ($1,78$) обеспечивает стабильную работу даже при пиковых нагрузках.
• Долговечность узлов: самоцентрирующиеся подшипниковые узлы UCF/UCP 209 с чугуннымкорпусом и шариковыми подшипниками рассчитаны на длительную эксплуатацию и допускаютконсистентную смазку.
• Защита от коррозии: покрытие порошковой эмалью защищает металлоконструкции отвоздействия окружающей среды и продлевает срок службы.

Основные технические характеристики:

• Масса 1 единицы груза - $2000\text{кг;}$
• Габариты груза - $1200\times 2100\times 800\text{мм;}$
• Количество единиц груза на конвейере - 1;
• Скорость движения ($V$) - $0,25\text{м/с;}$
• Рабочая ширина - $1700\text{мм;}$
• Длина конвейера (по осям валов) - $3,5\text{м}$
• Высота загрузки - $500\text{мм;}$
• Высота выгрузки - $500\text{мм;}$
• Установочная мощность - $2,2\text{кВт}$ ($380\text{В}$).

Комплектация и ключевые компоненты:

• приводная станция (вал $\varnothing 50\text{мм}$) — 1 шт.;
• натяжная станция (вал $\varnothing 50\text{мм}$) — 1 шт.;
• червячный мотор‑редуктор NMRV110‑40‑35‑2,2‑1400 (сервис‑фактор $1,78$) — 1 шт.;
• подшипниковые узлы UCF/UCP 209 (самоцентрирующиеся, чугунный корпус) — 4 шт.;
• приводные цепи 16В‑1 2К2 (8 п.м.) — 2 шт.;
• звёзды и натяжные звёздочки для цепи (z=17, $\varnothing$ делительной окружности $138\text{мм}$) — по 2 шт.;
• ламели (профильная труба $60\times 60\times 4\text{мм}$, ширина $1700\text{мм}$) — 80 шт.;
• продольные направляющие (швеллер 10П, профильная труба $40\times 40\times 2\text{мм}$);
• опорные стойки высотой $500\text{мм}$;
• ролики $\varnothing 89\text{мм}$, L=1800 мм — 2 шт.

Конвейер подходит для перемещения:

• деталей и узлов тяжёлой техники;
• крупногабаритных заготовок;
• промышленного оборудования;
• металлических конструкций;
• других массивных грузов в цехах и на складах.
